【技術實現步驟摘要】
一種基于PLC的自動化電氣控制臺
本技術涉及控制臺保護
，特別涉及一種基于PLC的自動化電氣控制臺。
技術介紹
控制臺是由控制臺樹中的項定義的，可能包括文件夾和其他容器、萬維網頁和其他管理項。在生產工藝中，通過電氣控制臺對現場的機械設備進行電氣操控，在操控的過程中，需要對數據等進行更改，需要按鈕進行操作，以往的控制臺上的按鈕上設置有的防護罩是翻開進行操作的，這樣容易誤碰其他按鈕，操作失誤影響工作效率，以往的控制臺散熱裝置散熱效果一般，為此我們提出一種基于PLC的自動化電氣控制臺。
技術實現思路
本技術的主要目的在于提供一種基于PLC的自動化電氣控制臺，可以有效解決
技術介紹
中容易誤碰其他按鈕，操作失誤影響工作效率，散熱效果一般的問題。為實現上述目的，本技術采取的技術方案為：一種基于PLC的自動化電氣控制臺，包括上臺體、下臺體和操作臺，所述上臺體的前側設置有顯示器，所述上柜體的后側設置有散熱裝置，所述上臺體的底部連接有操作臺，所述操作臺頂部安裝有保護罩殼，所述保護罩殼的側壁開有通孔，所述通孔內插接有隔板，所述操作臺的底部連接有下臺體，所述下臺體的左側壁設置有外接電源，所述下臺體的右側壁設置有處理器，所述下臺體的底部四角處安裝有防滑支腿。進一步的，所述下臺體的前側鉸接有柜門，所述柜門的右側設置有抽屜，所述柜門上設置有把手a，所述把手a的右側設置有鎖件，所述抽屜的前側設置有把手b。進一步的，所述散熱裝置包括通孔、排風扇、過濾網、固定軸和溫度傳感器，所述通孔內安裝有過濾網，所述過濾網中間處與固定軸一端連接，所述固定軸的另一端連接有排風扇，所述排風扇的前側設...
【技術保護點】

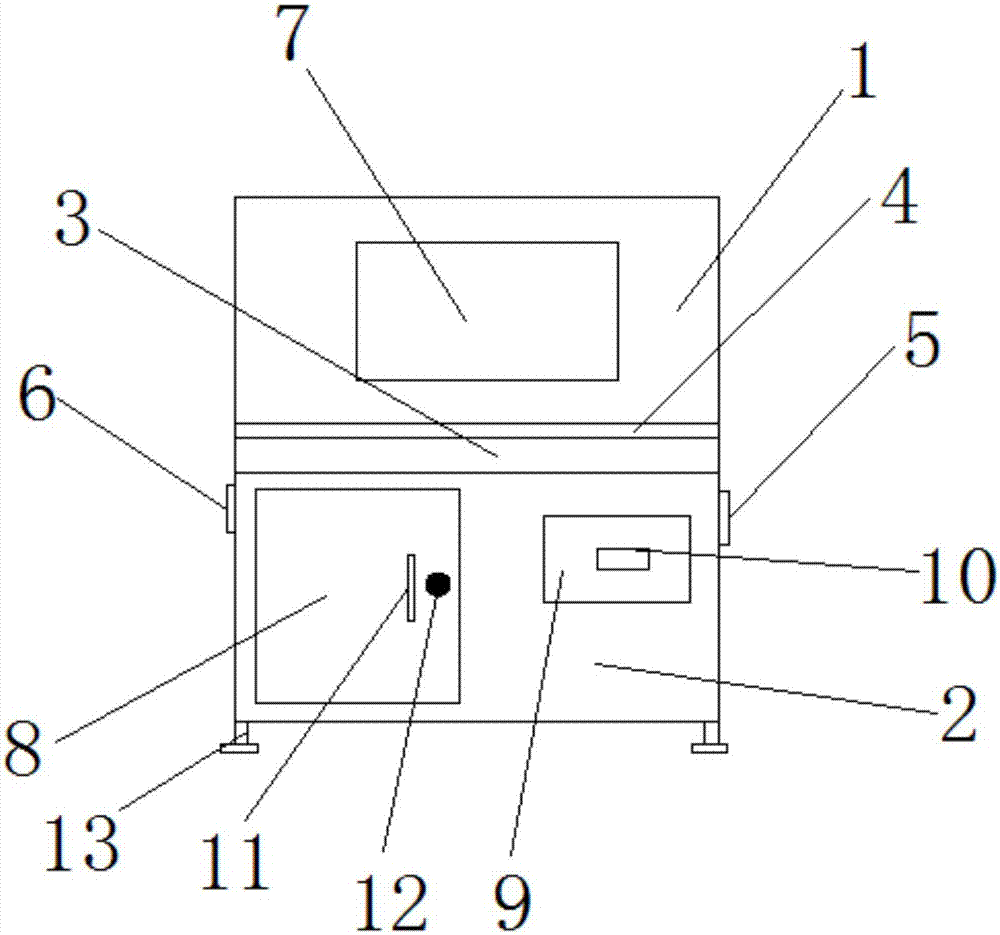

一種基于PLC的自動化電氣控制臺，包括上臺體(1)、下臺體(2)和操作臺(3)，其特征在于：所述上臺體(1)的前側設置有顯示器(7)，所述上臺體(1)的后側設置有散熱裝置(14)，所述上臺體(1)的底部連接有操作臺(3)，所述操作臺頂部安裝有保護罩殼(4)，所述保護罩殼(4)的側壁開有通孔(16)，所述通孔(16)內插接有隔板(15)，所述操作臺(3)的底部連接有下臺體(2)，所述下臺體(2)的左側壁設置有外接電源(6)，所述下臺體(2)的右側壁設置有處理器(5)，所述下臺體(2)的底部四角處安裝有防滑支腿(13)。
【技術特征摘要】
1.一種基于PLC的自動化電氣控制臺，包括上臺體(1)、下臺體(2)和操作臺(3)，其特征在于：所述上臺體(1)的前側設置有顯示器(7)，所述上臺體(1)的后側設置有散熱裝置(14)，所述上臺體(1)的底部連接有操作臺(3)，所述操作臺頂部安裝有保護罩殼(4)，所述保護罩殼(4)的側壁開有通孔(16)，所述通孔(16)內插接有隔板(15)，所述操作臺(3)的底部連接有下臺體(2)，所述下臺體(2)的左側壁設置有外接電源(6)，所述下臺體(2)的右側壁設置有處理器(5)，所述下臺體(2)的底部四角處安裝有防滑支腿(13)。2.根據權利要求1所述的基于PLC的自動化電氣控制臺，其特征在于：所述下臺體(2)的前側鉸接有柜門(8)，所述柜門(8)的右側設置有抽屜(9)，所述柜門(8)上設置有把手a(11)，所述把手a(11)的右側設置有鎖件(12)，所述抽屜(9)的前側設置有把手b(10...
